蜗杆固有频率测试

试验对象：蜗杆

试验目的：蜗杆的振动固有频率

系统构成：f-tool基础版、NI USB 9234、力锤、加速度传感器、线缆

关键词：蜗杆、传递函数、固有频率测试

试验描述：

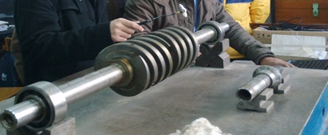

蜗杆传动时机械传动的一种重要传动方式。具有传动比大、承载能力高、冲击载荷小、传动平稳等特点，在国防、冶金、化工等领域有广泛的应用。蜗杆在工作时，在内部和外部的激励下会发生机械振动。因此，蜗杆的振动特性研究，对传动机构的平稳性、系统的可靠性具有现实意义。

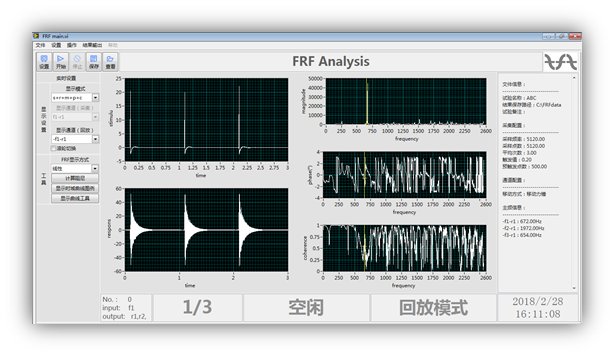

使用f-tool软件的FRF模块，对蜗杆进行锤击法传递函数测试，得到蜗杆的固有频率信息。

为避免测点刚好位于前几阶振动的节点上，选择3个位置进行测试。为了得到可靠的数据，每个测点敲击3次做平均。

系统特点：

1. 专门为锤击法测试设计，操作便捷，大大节省试验时间；

2. 实时分析，敲击完成后，即时显示测试结果；

3. 测试结果保存在数据中，再次查看时无需再次分析；

4. 一键截图、一键生成测试报告，截图为白底黑线，打印效果好。

超声辐射器的锤击法模态分析

试验对象：超声辐射器

试验目的：矩形超声辐射器的模态分析

系统构成：f-tool完整版、NI USB 9234、力锤、加速度传感器、线缆

关键词：超声辐射器、矩形板、模态分析

试验描述：

弯曲振动换能器综合了纵向换能器的高效率和弯曲振动薄板的大辐射面积等优点，在空气强功率领域、超声清洗等大功率超声应用场景中。在超声清洗中，为了提高清洗效率，常常通过在清洗槽中产生多种频率的生成的消除可能产生的驻波。对矩形超声辐射器的振动模态的研究具有重要的理论和实际意义。

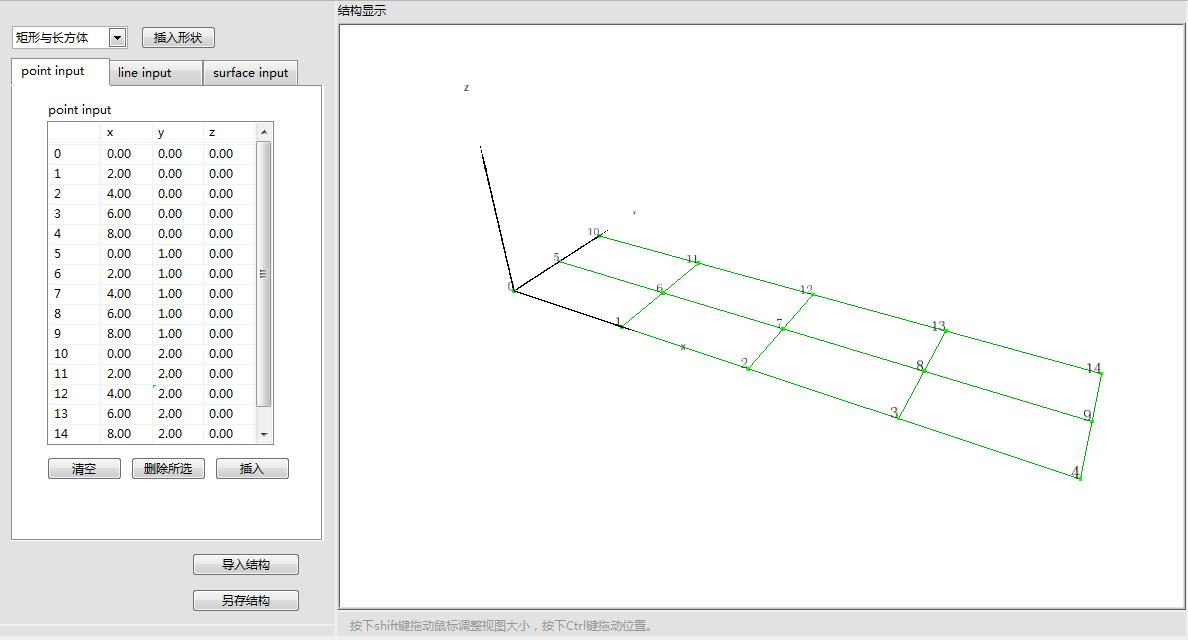

使用f-tool软件的FRF模块，对超声辐射器进行锤击法传递函数测试，得到超声辐射器的传递函数曲线。在f-tool软件的MODAL模块中生成超声辐射器的三维模型，进行模态分析，最终得到了超声辐射器的振动模态。模态分析的结果主要是固有频率、振型和阻尼比。

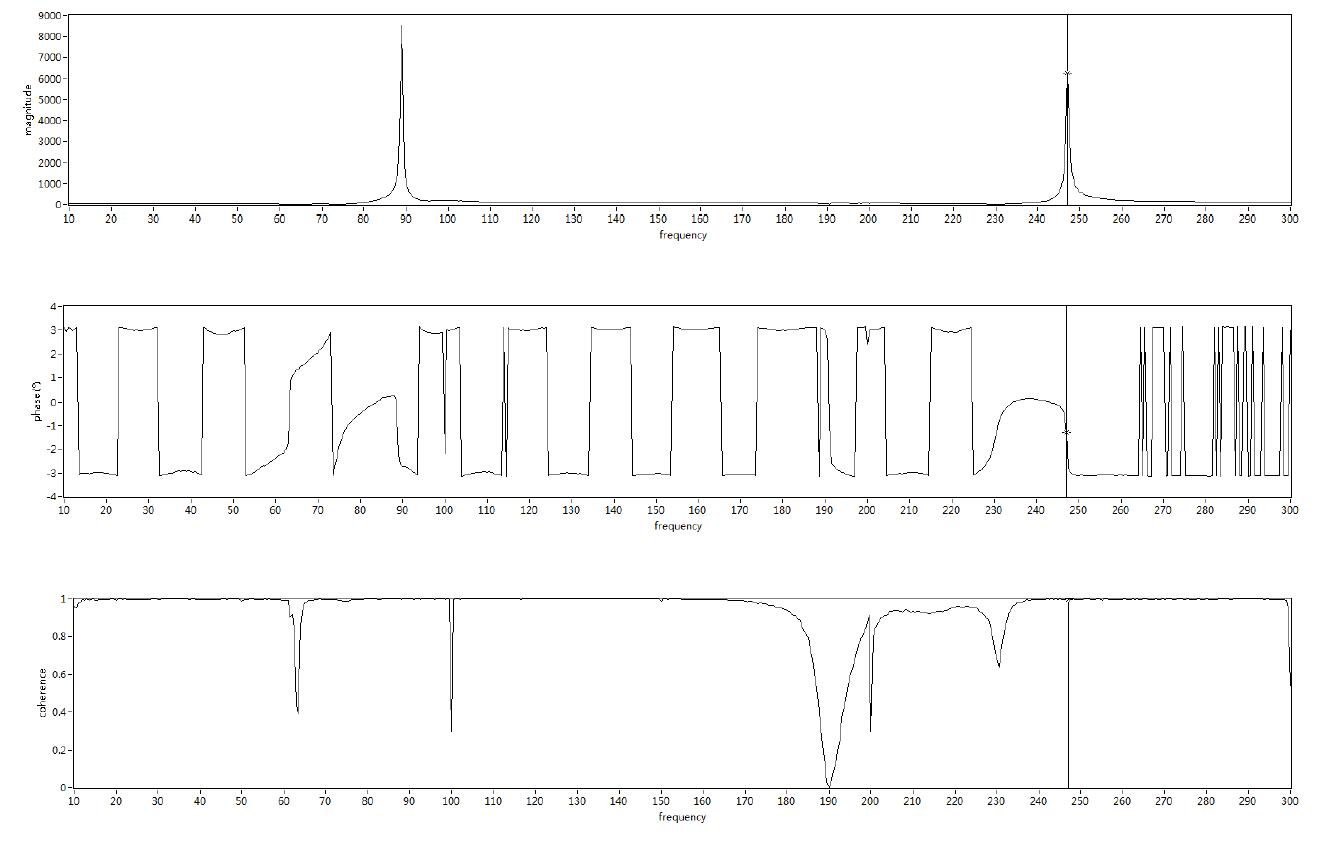

传递函数计算结果

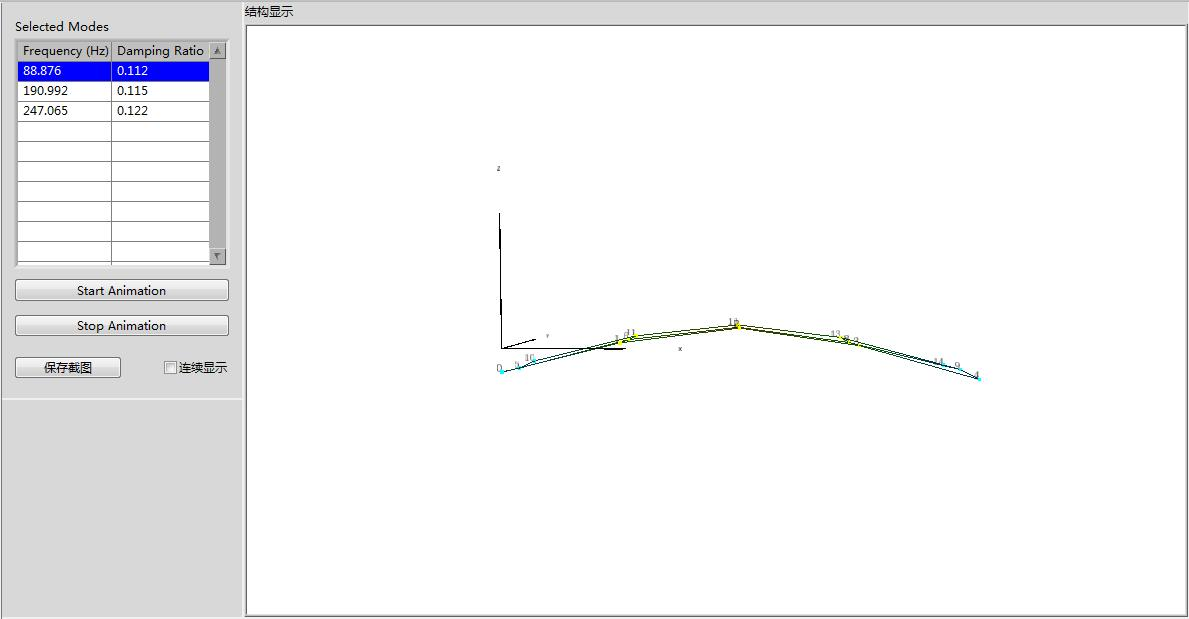

模态测试结果显示

电机生产线异音异响自动测试系统

测试对象：电机

系统构成：ANT产线异音测试系统

关键词：ANT、异音测试、电机

系统描述：

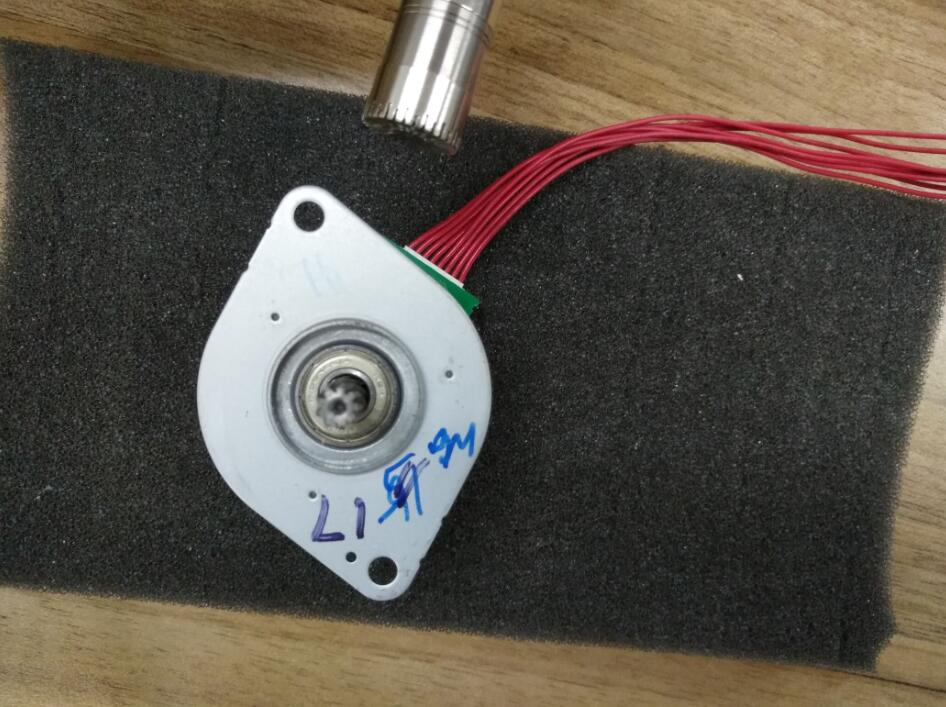

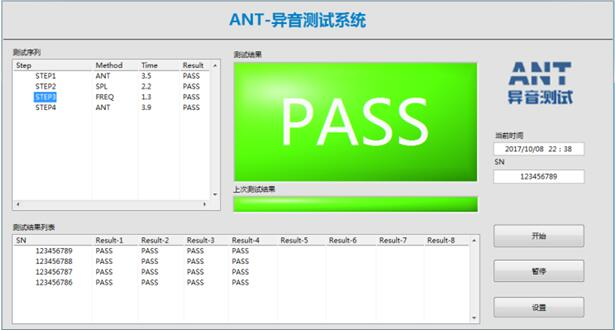

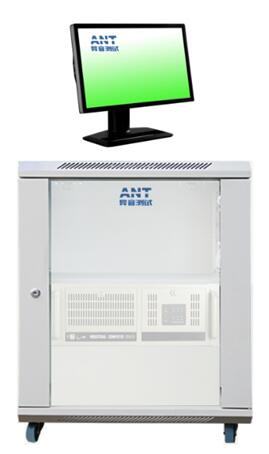

异音测试系统(ANT)是专门为电机类产品、汽车零部件等产品生产线设计研发的异音检测设备。利用先进的数据处理算法，可识别出多种类型的微弱异音信号。

系统软件融合先进算法和多年现场测试经验，准确率高、速度快、UI界面易用。选用进口机箱和数据采集硬件。保证数据采集的高精度和设备运行的稳定性。

测试项目：

由于装配不良导致的异响

零部件缺陷导致的异响

分析电机的振动和声音频率成分

声压级检测

系统特点：

1. 支持创建测试序列，一次完成多种状态的测试。序列中的每一个测试项，都可进行单独的参数设置；

2. 针对不同类型的异音，可设置针对性的滤波器组合和分析参数，从而保证对各种类型的异音都能进行最优的检测.

3. 自动统计故障信息；

4. 测试结果自动保存；

5. 支持定制“上传工厂管理系统”等其他功能。
